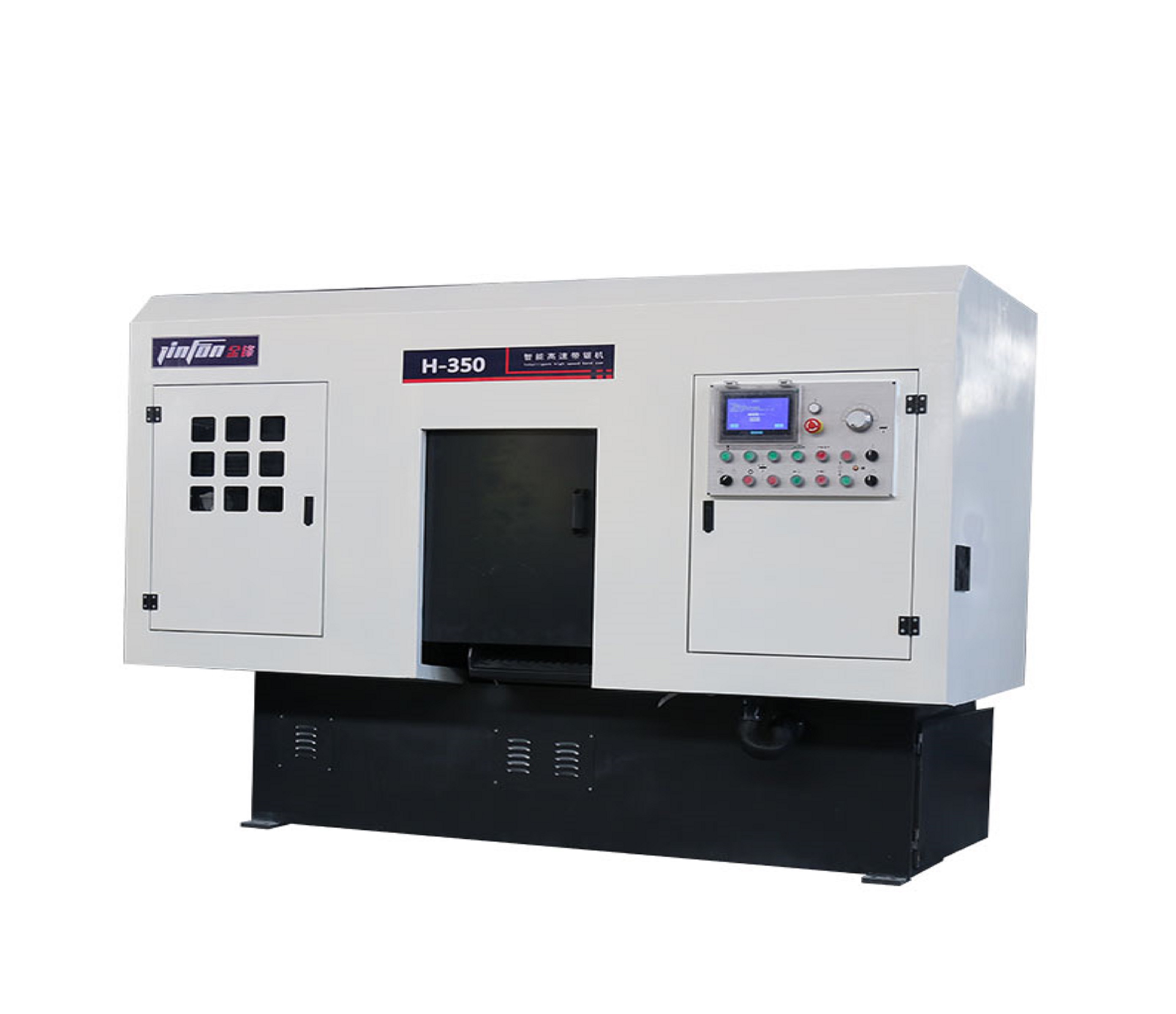

H-350智能型数控高速带锯床

一、机床性能特点概述：

1. 全自动数控卧式带锯床是公司开发的新型光机电一体化设备，产品集国内外同类产品之精华，科技含量高，具有高自动化程度、高锯切精度和高效率等显著特点，是大批量下料的理想设备。
2. 本产品大量应用先进成熟的数控技术，以可编程的PLC控制器替代常规电器控制，大大提高锯床的工作可靠性；以伺服电机为核心的送料控制系统，实现了送料的高精度；具有人机对话功能的“人机界面”操作面板可实现，多组程序预设，使操作更加智能化，机械操作极为简便且效率卓越；产品尚属国内首创，产品各项技术指标处于国内领先并达到国际同类产品先进水平。
3. 用户使用时只需安装好工件，输入需切削的长度、数量，然后将模式转换为自动模式，设备即可按照预定的程序自动进行切削，夹紧工件－锯切－锯切完毕退刀－送料－再夹紧工件......，如此周而复始直至将工件切削至预设的数量。
4. 双立柱龙门结构，直线导轨导向，液压油缸驱动，升降灵活、锯切精度高锯切稳定，智能的锯切程序，可自动检测锯切过程中力的变化而改变锯切速度，提高了锯切效率，避免暴力锯切，有效延长了锯条的使用寿命。
5. 采用液压夹钳结构，工件自锯床前方进入锯切位置，进行锯切
6. PLC控制，触摸屏显示，智能的人机界面，操作方便。
7. 钢刷式清屑，保证锯屑彻底清理。同时配备螺旋排屑器，可将锯切产生的铁屑排到专门的小车上集中推走。
8. 主传动采用蜗轮蜗杆减速机，动力强劲，性能可靠，经过精密平衡校正，运转平稳可靠。
9. 锯口窄、省料、节能。
10. 合理的锯带预导向及导向装置，有效的延长锯带寿命，可移动锯条导向装置和侧压紧装置共同运动，结构稳固、运动灵活。传动件往精密平衡矫正，减少震动，下降速度平稳，此精密系统可防止锯条非正常破坏，达到理想锯切效果。
11. 采用高效节能设计简洁之电路，电气箱优异的空间，不仅确保机器低故障率且方便维修、节省时间；
12. 为了保证机器运行的可靠性，本机上的锯条、导轨、电器元件、液压元件均为国内外知名品牌的优质产品。

二、机床主要技术参数

1、锯切能力：             圆料：φ350

                          方料：350×350

2、电机功率：             主电机功率：  5.5kw   380v  50Hz

                          油泵电机功率：1.5kw  380v  50Hz

                          水泵电机功率：0.09kw  380v  50Hz

3. 锯 带 规 格：           4600*41*1.3 mm
4. 锯带涨紧：              液压
5. 锯条线 速 度：          20-100m/min（变频调速）
6. 工作给进方式：          智能的切削进给系统可根据锯切力的变化自动调整锯切速度
7. 工作夹紧方式：          液压
8. 送料方式：              伺服电机控制，直线导轨导向。
9. 工作台承载：             3000kg
10. 主传动方式：            齿轮减速机
11. 工作虎钳高度：          220mm
12. 单次最大送料长度：     500mm
13. 剩余料头长度：          ≤200mm
14. 单次送料精度 ：         ＜±0.2
